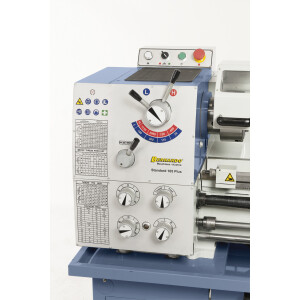

Die Drehmaschine Standard 165 Plus ist eine Weiterentwicklung der bewährten 150er-Serie. Das Vorschubgetriebe wurde bedienerfreundlich überarbeitet und das Design des Getriebekopfes bekam ein modernes Gesicht. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten.
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 175 mm |
| Umlaufdurchmesser über Bett | 350 mm |
| Umlaufdurchmesser über Kröpfung* | 450 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 38 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (8) 70 - 2000 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1“ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1730 x 700 x 1340 mm |
| Gewicht ca. | 495 kg |
* Bettlänge herausnehmbar: 220 mm
- Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe, …
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Spindellagerung mit 2 nachstellbaren Präzisionslagern
- Gehärtete und geschliffene Zahnräder und Wellen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Lieferumfang:
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe K72-200 mm / D4
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-160/D4, Gussausführung (Art. Nr.: 21-0832)
- Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-200/D4, Gussausführung (Art. Nr.: 21-0833F)
- Weiche Monoblockbacken DSJ-DK11-160 (Art. Nr.: 21-0853)
- Weiche Monoblockbacken DSJ-DK12-160 (Art. Nr.: 21-0866)
- Weiche Monoblockbacken DSJ-DK12-200 (Art. Nr.: 21-0867)
- Kurzkegelflansch FL nach DIN 55029 160 / D4, futterseitig plan, Gusskörper (Art. Nr.: 21-4053)
- Kurzkegelflansch FL nach DIN 55029 200 / D4, futterseitig plan, Gusskörper (Art. Nr.: 21-4055)
- Mitlaufende Körnerspitze PC - MK 3 (Art. Nr.: 22-1002)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA-MK 3 (Art. Nr.: 22-1041)
- Mitlaufender Zentrierkegel MK 3 / 100 mm (Art. Nr.: 22-1055)
- Drehmeisselsatz mit HM-Wendepl., 12 mm, 5-tlg. (Art. Nr.: 44-2021)
- Drehmeißelsatz mit HM-Wendeplatten, 12 mm, 9-tlg., Satz C (Art. Nr.: 44-3084)
- Schnellwechselstahlhalterset System Multifix Größe E, inkl. 4 Einsätze (Art. Nr.: 23-1001)
- Wechselhalter mit geradem Einsatz für Größe E 25 x 100 mm (Art. Nr.: 23-1006E2)
- Wechselhalter mit Prismeneinsatz für Größe E diam. 30 x 100 mm (Art. Nr.: 23-1011)
- Werksmontage Schnellwechselhalter ** (Art. Nr.: 23-1092)
- Spannzangenfutter 5C mit Aufnahme D1-4 (Art. Nr.: 22-1095)
- Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art. Nr.: 22-1097)
- Revolverkopf MK 3 mit 6 Stationen (Art. Nr.: 22-1071)
- Einsätze für Revolverkopf MK 3 (Art. Nr.: 22-1076)
- Zentrierbohrer 12-tlg. (Art. Nr.: 41-1070)
- Drehmeisselsatz mit HM-Wendeplatten 16 mm, 4-tlg. inkl. Bohrstange (Art. Nr.: 44-2032)
- Satz HM-Wendeplatten Tin-besch. f. Bohrstange 12, 16 mm zu 44-2031, 44-2032 (5 Stk.) (Art. Nr.: 44-2036)
- Drehmeisselsatz mit HM-Wendeplatten 12 mm, 6-tlg. inkl. Bohrstange (Art. Nr.: 44-2052)
- Maschinenschuh MS 80 (Art. Nr.: 53-2000)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art. Nr.: 54-1206)
