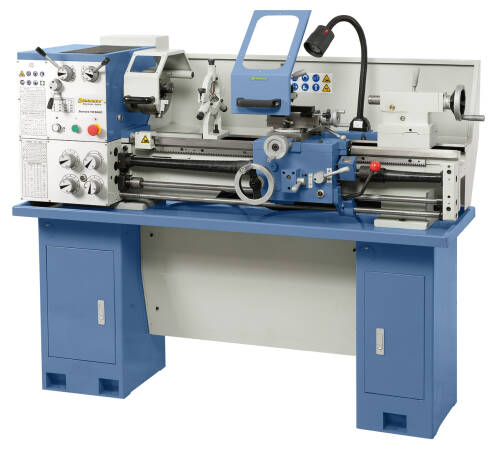

Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Basic ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker.
"
Spitzenweite | 1000 mm |
Spitzenhöhe | 165 mm |
Umlaufdurchmesser über Bett | 330 mm |
Umlaufdurchmesser über Kröpfung* | 430 mm |
Umlaufdurchmesser über Planschlitten
| 180 mm |
Bettbreite | 180 mm |
Spindelbohrung | 38 mm |
Spindelaufnahme | DIN 55029, D1-4 |
Drehzahlbereich | (9) 75 - 1400 U/min |
Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
Metrische Gewinde | (32) 0,4 - 7 mm |
Zollgewinde | (36) 4 - 60 Gg/1“ |
Pinolenweg | 110 mm |
Pinolenaufnahme | MK 3 |
Motor-Abgabeleistung S1 100%
| 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 1600 x 700 x 1280 mm |
Gewicht ca. | 455 kg |
* Bettlänge herausnehmbar: 220 mm | |
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
- Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar
Lieferumfang:
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe K72-200 mm / D4
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Spänewanne
- Spritzwand
- 2 Zentrierspitzen
- Gewindeuhr
- Reduzierhülse
- LED-Maschinenleuchte
- Wechselräder
- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- 4-Backenfutter DK12-160 mm / D4, nach DIN 55029 (Art.Nr.:21-0832)
- 4-Backenfutter DK12-200 mm / D4, nach DIN 55029 (Art.Nr.:21-0833F)
- Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
- Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
- Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
- Futterflansch FL 160 mm nach DIN 55029, D1-4 (Art.Nr.:21-4053)
- Futterflansch FL 200 mm nach DIN 55029, D1-4 (Art.Nr.:21-4055)
- Mitlaufende Körnerspitze Type PC - MK 3 (Art.Nr.:22-1002)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
- Mitlaufender Zentrierkegel MK 3 - 100 mm (Art.Nr.:22-1055)
- Schnellspannbohrfutter 1 - 16 mm / B 16 24-1082)
- Schnellwechselstahlhalter System Multifix, Größe E (Art.Nr.:23-1001)
- Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
- Universal-Kühlmitteleinrichtung 10 Liter (Selbstmontage) (Art.Nr.:51-1003)
- Spannzangenfutter 5C, D1-4 (Art.Nr.:22-1095)
- Spannzangenset 5C, 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
- Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
- Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
- Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
- Digitale Positionsanzeige
Versandgewicht: |
470,00 kg
|
