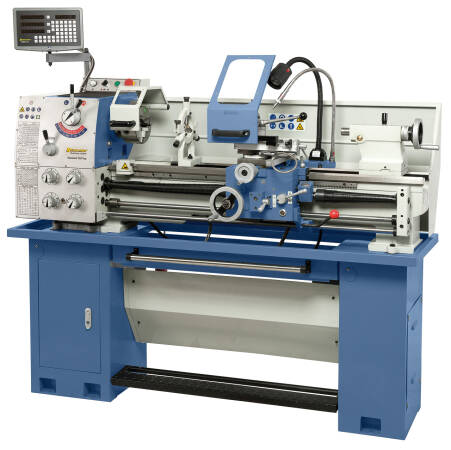

Die Leit- und Zugspindeldrehmaschine Standard 165 Top überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Positionsanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine universell einsetzbar ist. Zusätzlich verfügt dieses Modell über einen Schnellwechselhalter mit 4 Einsätzen.
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 175 mm |
| Umlaufdurchmesser über Bett | 350 mm |
| Umlaufdurchmesser über Kröpfung* | 450 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 40 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (8) 70 - 2000 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1“ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1730 x 700 x 1340 mm |
| Gewicht ca. | 515 kg |
* Bettlänge herausnehmbar: 220 mm
- Komplettausstattung: 3-Achs-Positionsanzeige, LED-Maschinenleuchte, Untergestell, uvm.
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Lieferumfang:
- 3-Achs-Positionsanzeige
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe K72-200 mm / D4
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Wellenfixiereinrichtung
- Schnellwechselstahlhalter
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- 4-Backenfutter DK12-160 mm / D4, nach DIN 55029 (Art.Nr.:21-0832)
- 4-Backenfutter DK12-200 mm / D4, nach DIN 55029 (Art.Nr.:21-0833F)
- Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
- Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
- Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
- Futterflansch FL 160 mm nach DIN 55029, D1-4 (Art.Nr.:21-4053)
- Futterflansch FL 200 mm nach DIN 55029, D1-4 (Art.Nr.:21-4055)
- Mitlaufende Körnerspitze Type PC - MK 3 (Art.Nr.:22-1002)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
- Mitlaufender Zentrierkegel MK 3 - 100 mm (Art.Nr.:22-1055)
- Drehmeißelsatz mit HM-Wendeplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
- Drehmeißelsatz mit HM-Wendeplatten 12 mm, 9-tlg. (Art.Nr.:44-3084)
- Schnellwechselstahlhalter System Multifix, Größe E (Art.Nr.:23-1001)
- Werksmontage Schnellwechselhalter** (Art.Nr.:23-1092)
- Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm (Art.Nr.:23-1006E2)
- Spannzangenfutter 5C, D1-4 (Art.Nr.:22-1095)
- Spannzangenset 5C, 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
- Spannzangenfutter ER 25 - D 100 (Art.Nr.:22-1084)
- Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
- Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
- Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
- Zentrierbohrer 12-tlg. (Art.Nr.:41-1070)
- Maschinenschuh MS 80 (Art.Nr.:53-2000)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
