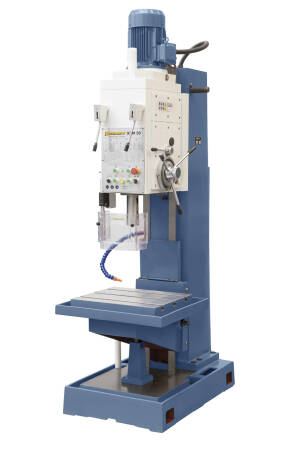

Die Kastenständerbohrmaschine KBM 50 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel-als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
| Bohrleistung in Stahl | 50 mm |
| Gewindeschneiden max. | M42 |
| Drehmoment | 350 Nm |
| Verfahrweg Bohrkopf | 195 mm |
| Morsekonus | MK 5 |
| Spindeldrehzahl / Stufenzahl | 45 - 850 U/min, 9 Stufen |
| Vorschubbereich | (9) 0,056 - 1,8 mm/U |
| Vorschubkraft | 16000 N |
| Ausladung | 335 mm |
| Abstand Spindel / Tisch max. | 720 mm |
| Pinolenhub | 250 mm |
| Tischgröße / T-Nutengröße | 560 x 480 mm / 18 mm |
| Tischhub | 315 mm |
| Motorleistung | 4,0 kW |
| Maschinenabmessung (B x T x H) | 750 x 1150 x 2520 mm |
| Gewicht ca. | 1250 kg |
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe
- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten.
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
- Bohrfutterdorn MK 5 - B 18 (Art.Nr.:24-1013)
- Schnellspann-Bohrfutter mit Aufnahmeschaft MK 5, 1 - 25 mm (Art.Nr.:24-1074)
- Schnellspannbohrfutter 1 - 16 mm / B 18 (Art.Nr.:24-1083)
- Schnellspann-Bohrfutter mit Direktaufnahme MK5, 3 - 16 mm (Art.Nr.:24-1086)
- Zweiteiliger Maschinenschraubstock MS 160 (Art.Nr.:28-1020)
- Zweiteiliger Maschinenschraubstock MS 200 (Art.Nr.:28-1021)
- Bohrmaschinenschraubstock BMH 150 (Art.Nr.:28-2012)
- Industrie-Bohrmaschinenschraubstock BMI 150 (Art.Nr.:28-2017)
- Industrie-Bohrmaschinenschraubstock BMS 200 (Art.Nr.:28-2020)
- Maschinenschuh MS 80 (Art.Nr.:53-2000)
- Maschinenschuh NE 120 (Art.Nr.:53-2011)
- Universal-Kühlmittelkonzentrat RK 12, 5 Liter Kanister (Art.Nr.:54-1206)
