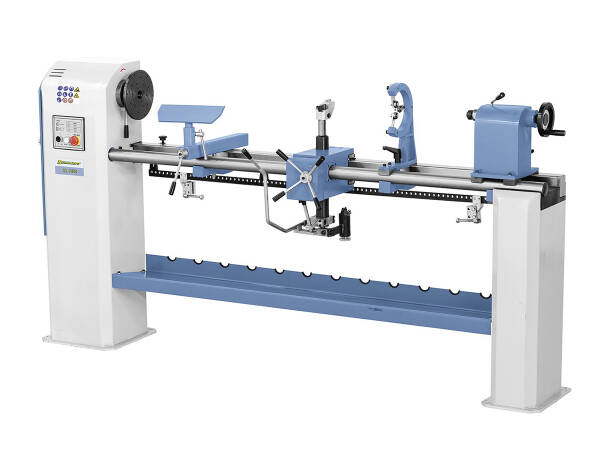

Bernardo Kopierdrechselmaschine CL 1500
Die leistungsstarke Kopierdrechselmaschine CL 1500 für den anspruchsvollen Profidrechsler vereint optimale Funktion, Formschönheit, Sicherheit und Genauigkeit. Die massive, präzisionsgelagerte Spindel, mit den vier aufeinander abgestimmten Drehzahlen, gewährleistet auch bei großen Werkstücken eine optimale Drehleistung.
Technische Daten
- Spitzenweite 1500 mm
- Bearbeitungsdurchmesser über Führungsbahn 430 mm
- Bearbeitungsdurchmesser über Support 160 mm
- Bearbeitungsdurchmesser beim Kopieren (nach Schablone) 160 mm
- Spindeldrehzahlen 500 / 1000 / 1950 / 2800 U/min
- Spindelgewinde M 33 x 3,5 mm
- Reitstock:
- Reitstockkonus MK 2
- Pinolenverstellung 100 mm
- Kopiereinrichtung:
- Kopierlänge 1500 mm
- Kopiertiefe max. 45 mm
- Motor-Abgabeleistung S1 100% 1,1 kW (1,5 PS)
- Motor-Aufnahmeleistung S6 40% 1,5 kW (2,0 PS)
- Spannung 400 V
- Maschinenabmessung (B x T x H) 2300 x 700 x 1170 mm
- Gewicht ca. 228 kg
Features
- In der umfangreichen Standardlieferung enthalten: Handauflage 290 mm, Aufspannscheibe 200 mm, mitlaufende Körnerspitze, Vierzackmitnehmer
- Kopiereinrichtung zum Kopieren von Originalteilen bzw. nach Schablone
- Reitstockpinole mit Durchgangsbohrung zum Bearbeiten von langen Werkstücken
- Durchzugsstarker Antriebsmotor für höchste Beanspruchung
- Optimale Kraftübertragung mittels hochwertigem Riemenantrieb mit 4 Geschwindigkeiten
- Stabile Konstruktion aus Grauguss für vibrationsfreies Arbeiten
- Ergonomisch angebrachte Schalt- und Bedienelemente an der Vorderseite der Maschine
- Massive, präzisionsgelagerte Spindel für hohe Rundlaufgenauigkeit
- Umfangreiches Standardzubehör, dadurch optimales Preis-Leistungsverhältnis
Lieferumfang
- Bernardo Kopierdrechselmaschine CL 1500
- Kopiereinrichtung
- Feststehende Lünette
- Handauflage 290 mm
- Aufspannscheibe diam. 200 mm
- Mitlaufende Körnerspitze MK 2
- Vierzackmitnehmer diam. 40 mm
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 2 - B 16
- V-förmiger Kopiermeißel in HSS-Qualität
- Bedienungsanleitung
| Versandgewicht: |
233,00 kg
|
