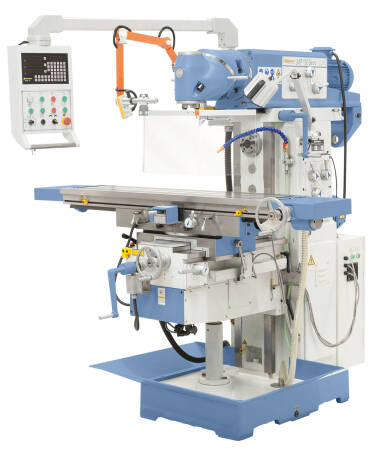

Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den auf sämtliche Winkelpositionen einstellbaren Fräskopf und einem Verfahrweg von 1000 mm in der x-Achse ist diese Maschine vielseitig einsetzbar. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.
| Tischgröße | 1370 x 320 mm |
| Spindelaufnahme horizontal | ISO 40 |
| Spindelaufnahme vertikal | ISO 40 |
| Spindeldrehzahl horizontal | (12) 35 - 1500 U/min |
| Spindeldrehzahl vertikal | (11) 45 - 1660 U/min |
| Verfahrweg längs (x) | 1000 mm |
| Verfahrweg quer (y) | 360 mm |
| Verfahrweg vertikal (z) | 400 mm |
| Abstand Spindel / Tisch horizontal | 30 - 430 mm |
| Abstand Spindel / Tisch vertikal | 210 - 610 mm |
| Ausladung | 305 - 805 mm |
| Tisch schwenkbar | -45° bis +45° |
| Max. Werkstückgewicht | 300 kg |
| Vorschubbereich längs / quer | (8) 30 - 830 mm/min |
| Vorschubbereich vertikal | (8) 23 - 625 mm/min |
| Eilgang x-, y- und z-Achse | 1000 / 1000 / 750 mm/min |
| T-Nuten (Anzahl / Breite / Abstand) | 3 / 14 mm / 80 mm |
| Motorleistung horizontal | 3,0 kW |
| Motorleistung vertikal | 3,0 kW |
| Servomotor (Drehmoment / Leistung) | 10 Nm / 1,5 kW |
| Kühlmittelpumpe Leistung | 90 W |
| Kühlmittelpumpe Fördermenge | 25 l/min |
| Maschinenabmessung (B x T x H) | 1840 x 1830 x 2050 mm |
| Gewicht ca. | 1540 kg |
- Serienmäßig mit Servomotor für Vorschübe und Eilgang in x-, y- und z-Achse
- x-Achsenverstellung des Tisches erfolgt an der Vorderseite
- Schwenkbares Bedienpult mit ergonomisch angebrachten Schaltern
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Erweiterter Einsatzbereich durch serienmäßige Horizontalspindel
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Erhöhte Stabilität durch Rechteckführung in y- und z-Achse
- Ausgestattet mit Zentralschmierung für die Führungsbahnen
- Horizontalspindel und der Universalfräskopf werden von 2 unabhängigen Motoren angetrieben
Lieferumfang:
- 3-Achs-Positionsanzeige
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Vorschub für x-, y- und z-Achse
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Kombi-Aufsteckfräsdorn ISO 40/32 mm
- Reduzierhülse ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Kühlmittelwanne
- Universelle Schutzeinrichtung
- Zentralschmierung für x-, y- und z-Achse
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Zweiteiliger Maschinenschraubstock MS 160 (Art. Nr. 28-1020
- Weitspann-Maschinenschraubstock FJ 150 (Art. Nr. 28-2087)
- Hydr. Maschinenschraubstock VH 150 mit Drehteller (Art. Nr. 28-2090)
- Hochdruck-Maschinenschraubstock PHV 160 (Art. Nr. 28-2121)
- Fräser-Spannzangenfutter-Set ER 40, ISO 40, 3-25 mm, 16-tlg. (Art. Nr. 26-1011)
- Halb-Universal-Teilkopf BS-1 (Art. Nr. 27-1046)
- Horizontal- und Vertikalrundtisch HV 10 (Art. Nr. 27-1002)
- Spannwerkzeugsortiment 58-tlg. 14 mm, M 12 (Art. Nr. 28-1001)
- Parallelunterlagen-Satz 28-tlg. (Art. Nr. 35-1020)
- TITAN-Fräserkassette 3 - 20 mm, 20-tlg. (Art. Nr. 42-1020)
- Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen (Art. Nr. 25-1020)
- Planfräser 75° - diam. 125 mm (Art. Nr. 42-1087)
- Maschinenschuh NE 120 (Art. Nr. 53-2011)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art. Nr. 54-1206)
