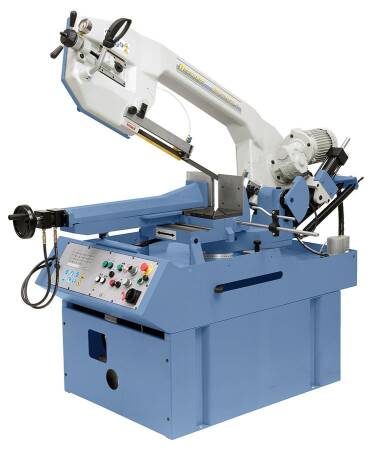

Das Modell MBS 530 DGA-V ist eine halbautomatische Doppelgehrungsbandsäge für Gehrungsschnitte bis 60°. Die stufenlose Schnittgeschwindigkeit sowie der hydraulische Schraubstock ermöglichen ein komfortables Arbeiten. Dieses Modell garantiert durch ihre solide Bauweise ein präzises Schnittbild beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Ihren Einsatzbereich findet diese Maschine in Schlossereien, Reparaturbetrieben, im Formen- und Werkzeugbau, ...
| Schnittbereich rund / quadrat 90° | 355 mm / 300 x 300 mm |
| Schnittbereich flach 90° | 530 x 300 mm |
| Schnittbereich rund / quadrat 45° R | 355 mm / 290 x 290 mm |
| Schnittbereich flach 45° R | 360 x 290 mm |
| Schnittbereich rund / quadrat 45° L | 300 mm / 270 x 270 mm |
| Schnittbereich flach 45° L | 270 x 270 mm |
| Schnittbereich rund / quadrat 60° R | 240 mm / 170 x 170 mm |
| Arbeitshöhe | 965 mm |
| Sägebandabmessung | 3770 x 27 x 0,9 mm |
| Schnittgeschwindigkeit, stufenlos | 20 – 70 m/min |
| Kühlmittelpumpe S1 100% | 100 W |
| Motor-Abgabeleistung S1 100% | 2,2 kW |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW |
| Spannung | 400 V |
| Maschinenabmessung (L x T x H) | 2200 x 1400 x 2050 mm |
| Gewicht ca. | 640 kg |
- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
- Stufenlose Schnittgeschwindigkeit zur optimalen Anpassung an das Werkstück (20 - 70 m/min)
- Erhöhte Wirtschaftlichkeit durch halbautomatische Funktionsweise
- Wahlweise manueller oder halbautomatischer Sägebetrieb
- Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch
- Professionelle Bandsäge mit gutem Preis-Leistungsverhältnis
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und
- Bronze-Schneckenrad
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
Funktionsweise halbautomatischer Betrieb:
- Hydraulisches Klemmen des Schraubstockes
- Hydraulische Absenkung des Sägebügels
- Heben des Sägebügels
Lieferumfang:
- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Hydraulischer Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Lieferbares Sonderzubehör:
- Sägeband BiFlex 3700 x 27 x 0,9 mm - Vario 4/6 ZpZ (Art. Nr. 47-1072)
- Rollenbahn RB 4 - 1000 (Art. Nr. 07-1461)
- Rollenbahn RB 7 - 2000 (Art. Nr. 07-1462)
- Rollenbahn RB 10 - 3000 (Art. Nr. 07-1463XL)
- Rollenbahn RB 13 - 4000 (Art. Nr. 07-1464XL)
- Abfuhrrollenbahn RB 1000 A inkl. Anschlag (Art. Nr. 07-1505)
- Abfuhrrollenbahn RB 2000 A inkl. Anschlag (Art. Nr. 07-1510)
- Abfuhrrollenbahn RB 3000 A inkl. Anschlag (Art. Nr. 07-1515XL)
- Längenmesssystem LS 1 für RB 4 - 1000 (Selbstmontage) (Art. Nr. 07-1466)
- Längenmesssystem LS 2 für RB 7 - 2000 (Selbstmontage) (Art. Nr. 07-1467)
- Längenmesssystem LS 3 für RB 10 - 3000 (Selbstmontage) (Art. Nr. 07-1468XL)
- PVC - Rollen-Set für RB 4 / 7 / 10 / 13 (3 Stk.)* (Art. Nr. 07-1465)
- Montageplatte für RB 4 / 7 / 10 / 13 (Art. Nr. 07-1469)
- Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art. Nr. 54-1206)
