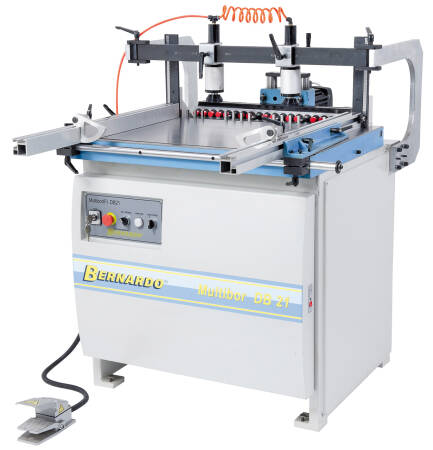

Die Universal-Dübellochbohrmaschine Multibor DB 21 ist mit 21 Bohrspindeln ausgestattet und eignet sich zur Herstellung von Korpus-, Rahmen-, Beschlag- und Reihenbohrungen. Das pneumatisch schwenkbare Bohraggregat gewährleistet kurze Umrüstzeiten, die Maschine ist dadurch universell einsetzbar und überzeugt durch ein gutes Preis-Leistungs-Verhältnis.
Spindeln | 21 Stk. |
Abstand zwischen den Spindeln | 32 mm |
Abstand zwischen erster / letzter Spindel | 640 mm |
Max. Bohrtiefe | 50 mm |
Tischabmessung | 870 x 560 mm |
Spindeldrehzahl | 2800 U/min |
Motorleistung | 1,5 kW |
Spannung | 400 V |
Erforderlicher Luftdruck | 6 - 8 bar |
Maschinenabmessung (B x T x H) | 1100 x 1300 (1800 x 1300 mm)* |
Gewicht ca. | 350 kg |
* mit optionalen Alu-Anschlag
- Automatischer Rücklauf des Bohrbalkens nach Erreichen der voreingestellten Bohrtiefe
- Inklusive Anschlag für Lochreihen bis max. 280 mm, ideal zm zurücksetzen von Lochreihenbohrungen, z.B. bei Seitenwangen, Schiebetürenschränke, ...
- Ausrissfreies Durchbohren von Lochbohrungen durch einstellbare Vorschubgeschwindigkeit
- Bohreinheit kann auf 45° eingestellt werden, zum Korpusdübeln auf Gehrung
- Einstellung der Bohrhöhe über Aufl agetisch mittels mechanischer Digitalanzeige
- Automatische Pneumatiksteuerung mit Fußpedal zum Spannen – Bohren – Lösen
- Kurze Umrüstzeiten durch bewährtes Anschlagsystem
Lieferumfang:
- 2 Stk. Pneumatische Spannzylinder
- 4 Stk. Schnellwechselfutter
- 2 Stk. Dübelbohrer diam. 6 x GL67 mm, rechts
- 2 Stk. Dübelbohrer diam. 6 x GL67 mm, links
- Pneumatische Schwenkeinheit des Bohrkopfes
- Mechanische Digitalanzeige für Bohrtiefe
- Mechanische Digitalanzeige für Bohrhöhe über Auflagetisch
- 2 Stk. Seitenanschläge mit Anschlagklappen
- Fußpedal
Lieferbares Sonderzubehör:
- Alu-Anschlag 3000 mm mit 4 Klappanschlägen (Art.Nr.:10-1031XL)
- Schnellwechselfutter (Art.Nr.:10-1032)
- Dübelbohrer HW, D6, NL35, GL70, S10, RE (Art.Nr.:16-2106)
- Dübelbohrer HW, D8, NL35, GL70, S10, RE (Art.Nr.:16-2108)
- Dübelbohrer HW, D10, NL35, GL70, S10, RE (Art.Nr.:16-2110)
- Dübelbohrer HW, D12, NL35, GL70, S10, RE (Art.Nr.:16-2112)
- Dübelbohrer HW, D6, NL35, GL70, S10, LI (Art.Nr.:16-2119)
- Dübelbohrer HW, D8, NL35, GL70, S10, LI (Art.Nr.:16-2121)
- Dübelbohrer HW, D10, NL35, GL70, S10, LI (Art.Nr.:16-2123)
- Dübelbohrer HW, D12, NL35, GL70, S10, LI (Art.Nr.:16-2125)
- Kombibohrsegment Super 43/0 für Topfband Grass (Art.Nr.:14-1121)
- Kombibohrsegment Super 43/0 für Topfband Blum (Art.Nr.:14-1121)
