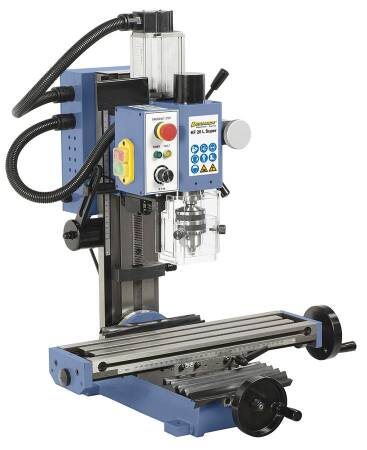

Die Bohr- und Fräsmaschine KF 20 L Super - eine Weiterentwicklung der KF 20 - überzeugt durch den wartungsfreien Gleichstromantrieb und bietet dadurch eine erhöhte Laufruhe sowie ein hohes Drehmoment im unteren Drehzahlbereich.
| Bohrleistung in Stahl | 13 mm |
| Stirnfräser max. | 30 mm |
| Schaftfräser max. | 16 mm |
| Ausladung | 165 mm |
| Abstand Spindel / Tisch | 95 - 285 mm |
| Spindeldrehzahl, stufenlos | 100 - 2500 U/min |
| Spindelaufnahme | MK 3 |
| Tischgröße | 490 x 120 mm |
| Verfahrwege (x / y) | 300 / 130 mm |
| Fräskopf schwenkbar | -45° bis +45° |
| Höhenverstellung Fräskopf | 190 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,75 kW / 230 V |
| Maschinenabmessung (B x T x H) | 520 x 500 x 740 mm |
| Gewicht ca. | 60 kg |
- Bürstenloser Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung in x-, y- und z-Achse, spielfrei nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Wartungsfreier 500 W Antriebsmotor mit hoher Laufruhe
- Stufenlos regelbare Drehzahl zum Anpassen an das Werkstück
- Einzeln festklemmbare Führungen gewährleisten ein sauberes Fräsbild
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Lieferbares Sonderzubehör:
- Digit. Drehzahlanzeige (Art.Nr.:03-1555)
- Fräser-Spannzangefutter OZ-Set MK 3, 4 - 16 mm, 9-tlg (Art.Nr.:18-1007)
- Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art.Nr.:26-1003A)
- Schnellspannbohrfutter 1 - 13 mm / B 16 (Art.Nr.:24-1081)
- Spannzangenset MK 3, 4 - 16 mm, 7-tlg. (Art.Nr.:26-1016)
- Horizontal- u. Vertikaltisch RT 3 - 80 mm (Art.Nr.:27-1030)
- Spannwerkzeugsortiment 58-tlg., 12 mm, M 10 (Art.Nr.:28-1000)
- Präzisions-Maschinenschraubstock PS 50 (Art.Nr.:28-2025)
- Schnellspannschraubstock SP 80 (Art.Nr.:28-2046)
- 3-Achs-Positionsanzeigeset für KF 20 L / KF 20 L Super (Art. Nr. 37-3241)
- Werksmontage für 3-Achs-Positionsanzeigeset (Art. Nr. 37-3083)
- Satz Schaftfräser 4 - 16 mm, 7-tlg. (Art.Nr.:42-1005)
- Satz Schaftfräser TiN-beschichtet, 3 - 12 mm, 12-tlg. (Art.Nr.:42-1019)
- Kombi - Fräserkassette, TiN-besch., 3 - 12 mm, 12-tlg. (Art.Nr.:42-1022)
- Wendeplattenfräser 30 mm, MK 3 (Art.Nr.:42-1026)
- Wendeschneidplatte (2 Stk.) für 42-1026 (Art.Nr.:42-1028)
- Frästischvorschub FTV 2 / 230 V (Art.Nr.:53-2014)
- Untergestell BF 1 mit Spänewanne (Art.Nr.:56-1005)
