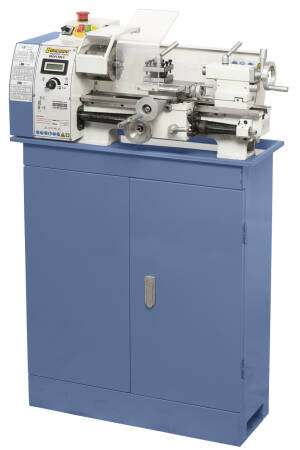

Die präzise Tischdrehmaschine Profi 300 V ist unser Topmodell im Bereich Drehen bis 300 mm Spitzenweite. Durch die stufenlose Einstellung der Drehzahl findet diese Maschine Ihren Einsatzbereich beim anspruchsvollen Feinmechaniker und Modellbauer.
| Spitzenweite | 300 mm |
| Spitzenhöhe | 90 mm |
| Umlaufdurchmesser über Bett | 180 mm |
| Spindelbohrung | 20 mm |
| Aufnahme in der Spindelbohrung | MK 3 |
| Drehzahlbereich, stufenlos | 50 - 1250 / 100 - 2500 U/min |
| Bereich Längsvorschübe | (3) 0,083 - 0,159 mm/U |
| Metrische Gewinde | (14) 0,3 - 3 mm |
| Zollgewinde | (10) 10 - 44 Gg/1 |
| Pinolenweg | 60 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 0,45 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,60 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 740 x 390 x 370 mm |
| Gewicht ca. | 60 kg |
* ohne Untergestell
- Stufenlose Einstellung der Drehzahl
- Schalt- und Bedienelemente übersichtlich angeordnet
- Prismenbett induktiv gehärtet und geschliffen
- Hohe Rundlaufgenauigkeit der Spindelnase (≤ 0,009) aufgrund Präzisionskugellager
- 3 frei wählbare Längsvorschübe
- Reitstock kann zum Kegeldrehen verschoben werden
- Führungen über Keilleisten nachstellbar
- Serienmäßig mit Wechselräder zum Gewindeschneiden
Lieferumfang:
- 3-Backenfutter DK11-100 mm
- Vierfachstahlhalter
- 2 Zentrierspitzen
- Wechselräder
- Futterschutz
- Spänerückwand
- Spänewanne
- Digitale Drehzahlanzeige
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Flansch diam. 100 mm (Art.Nr.:03-1560)
- Aufspannscheibe diam. 170 mm (Art.Nr.:03-1565)
- Feststehende Lünette (Art.Nr.:03-1570)
- Mitlaufende Lünette (Art.Nr.:03-1575)
- Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-100, Gussausführung (Art.Nr.:21-0801)
- Weiche Monoblockbacken DSJ-DK11-100 (Art.Nr.:21-0851)
- Weiche Monoblockbacken DSJ-DK12-100 (Art.Nr.:21-0864)
- Bernardo - Planscheine K72 nach DIN 6350 K72 - 100 (Art.Nr.:21-5001)
- Mitlaufende Körnerspitze PC - MK 2 (Art.Nr.:22-1001)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
- Mitlaufender Zentrierkegel MK 2 / 60 mm (Art.Nr.:22-1050)
- Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
- Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
- Schnellwechselstahlhalterset Modell Bernardo Gr. 10, inkl. 4 Einsätze (Art.Nr.:23-1055B)
- Wechselhalter mit geradem Einsatz für Größe 10 (Art.Nr.:23-1058B)
- 2-Achs-Positionsanzeigeset (Art. Nr. 37-3243)
- Werksmontage für 2-Achs-Positionsanzeigeset (Art. Nr. 37-3082)
- Drehmeisselsatz 10 mm, 38-tlg. (Art.Nr.:44-1015)
- HSS-Drehmeisselsatz, 10 mm, 8-tlg. (Art.Nr.:44-1024)
- Drehmeisselsatz mit HM-Wendeschneidplatten 10 mm, 5-tlg. (Art.Nr.:44-2020)
- Drehmeisselsatz mit HM-Wendeschneidplatten 10 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2030)
- Drehmeisselsatz mit HM-Wendeschneidplatten 10 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2051)
- Drehmeisselsatz mit HM-Wendeschneidplatten 10 mm, 7-tlg., Satz B (Art.Nr.:44-3082)
- Untergestell D1 (Art.Nr.:56-1050)
